1WAYバルブ M54&M52エンジン用 取り付け方法



step1.

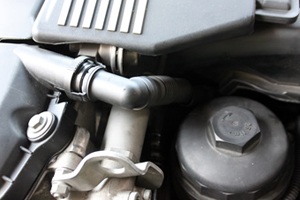

M54エンジンのブローバイホースはエンジンの手前にありますので、比較的手軽に取り付けが可能です。
step2.

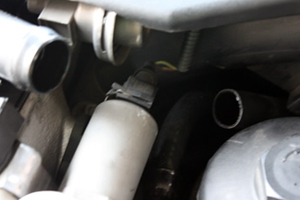

付属ホースの寸法に合わせ純正ホースをカットしてください。材質はプラスチックですので簡単に切れます。
step3.

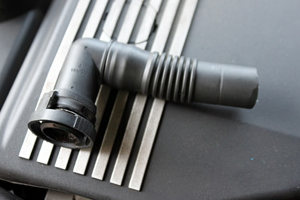

カットされた純正ホースです。
step4.

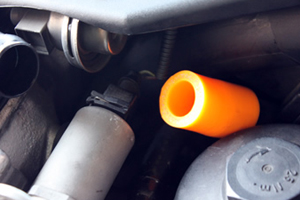

ホース下側に付属のホースを差し込みます。
step5.

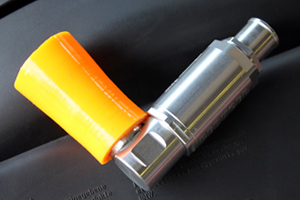

エンジン側28パイに対し、バルブ側が22パイとなっていますので、加工することなく取り付けできるよう、異型ホースを特注しましたので、スムーズにスマートに取り付けしていただけます。
step6.

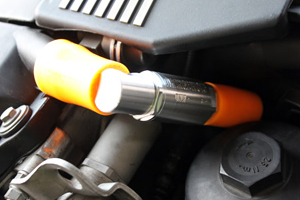

無事取り付けできました！黄色く見えますがホースの色はオレンジです。これも特注品です。
step7.

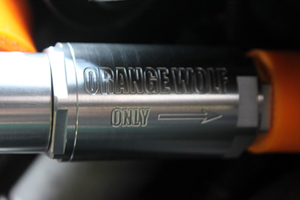

取り付けにおいて一番注意していただきたいことは、「→」の方向が必ずインテーク側に向いていることです。エンジン内のブローバイガスは再度燃焼させる為インテークに繋がれていますので、エンジンからインテークにガスが流れるようにしてください。逆に付けますと効力を発揮しませんのでご注意ください。
step8.

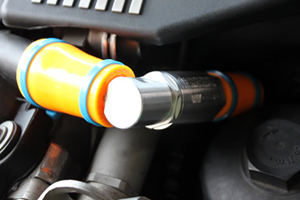

最後はタイラップも付属しますので、緩まないように固定してください。基本的にメンテナンスは必要ないですが、万が一、外すことも考えタイラップ留めとしております。
注意事項

また取り付けにおいて一番注意して頂きたい事は、→（矢印）の方向が必ず、インテーク側に向いている事です。エンジン内のブローバイガスは、再度燃焼させる為、インテークに繋がれていますので、エンジンからインテークにガスが流れる様にして下さい。逆に付けますと効力を発揮しません。

お客様にお願いです！
こちらの商品のご注文の際には、ホースに種類が有る為、必ず車体番号をお教え下さい！
宜しくお願い致します！
